Disk Tube膜組件（簡稱：DT膜組件）是平板膜組件技術領域的一大進步，嘉戎技術不斷深化改進而形成的系列應用產品&系統集成技術。DT專利膜組件是一項用于液體脫鹽及凈化的現代化設計，在分離過程中，即使是在濁度和SDI指數均增高的情況下，它也能經濟、有效地運行。

       DT分離膜組件技術是反滲透技術領域取得了重大技術進展，其在垃圾滲濾液處理、海水、苦咸水脫鹽凈化、物料脫鹽濃縮以及廢水處理有廣泛的應用和成功案例。

1.DT膜組件的結構

       DT膜組件是一種新型平板結構膜組件，與傳統的卷式膜著截然不同。其內部機理如下：料液通過入口進入壓力容器中，從導流盤與外殼之間的通道流到組件的另一端，在另一端法蘭處，料液通過8個通道進入導流盤中（如圖1所示），被處理的液體以最短的距離快速流經過濾膜，然后180o逆轉到另一膜面，再從導流盤中心的槽口流入到下一個導流盤（如圖1所示），從而在膜表面形成由導流盤圓周到圓中心，再到圓周，再到圓中心的雙”S”形路線，濃縮液最后從進料端法蘭處流出。DT組件兩導流盤之間的距離為3mm，導流盤表面有一定方式排列的凸點。組件核心的過濾膜包（如圖2）由兩張同心環狀膜片組成，膜片中間夾著一層絲狀網形成透水格網，通過膜片的凈水沿絲狀格網流到中心拉桿外圍的透過液通道，導流盤上的O型密封圈防止原水進入透過液通道(如圖1)。透過液從膜片到中心的距離非常短，且對于組件內所的過濾膜片均相等。

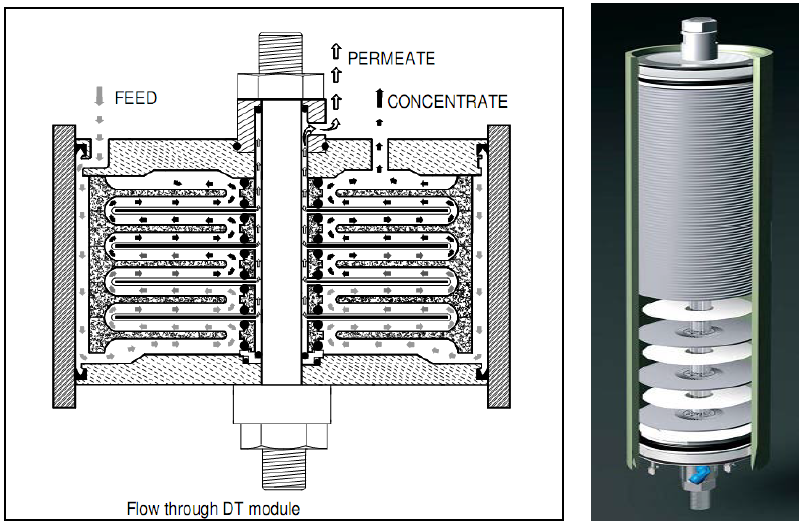

圖一：DT膜組件內部結構及料液流動示意圖

       DT膜組件的這種特殊的水力學設計使處理液在壓力作用下流經濾膜表面遇凸點碰撞時形成湍流，增加透過速率和自清洗功能，從而有效地避免了膜堵塞和濃度極化現象，成功地延長了膜片的使用壽命；清洗時也容易將膜片上的積垢洗凈，保證DT膜組件適用于惡劣的進水條件。

2. 新一代DT膜組件的技術特點

       嘉戎技術在老一代DT的技術上作了完善，推出了新一代的DT，其與老一代產品的主要改進及對比如下：

• 膜材質

       老一代的DT膜組件所采用的RO膜片是抗污染的水處理RO膜片，新一代的采用的是工業物料分離級別的抗污染RO膜片，其脫鹽性能更加穩定。且增加了不同脫鹽性能的NF膜以適應于不同要求下的處理。如下圖所示，常規的反滲透膜為3層復合膜，工業級別的反滲透膜為4層復合膜，加入了專利性的特殊聚合層，使得膜表面更加光滑，表面電荷性能趨中性，吸附污染性物質少，從而強化了膜的脫鹽穩定性及抗污染能力。

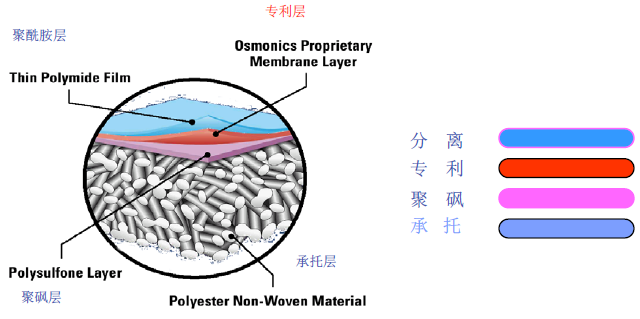

圖4  新一代4層復合膜

• 膜片形狀


       老一代的DT膜片為8角型，其在組件內部安放的時候會呈現不同的角度，由于廢水是在膜的支撐板上不斷來回折流往返，此時對膜片折邊沖擊力很大，8角型的膜片的焊接直角邊受到?jīng)_擊而產生較為強烈的震動，導致膜片 被支撐板的凸起花紋擊穿，因此表現出來的現象就是膜片的破損及脫鹽性能的下降。新一代的膜片采用圓形結構，其在組件內安放的時候，不會有直角焊邊受到料液沖擊，從而極大的提高了膜片在組件內部的穩定性，降低了刺穿的可能性，從而提高了運行穩定性，延長了膜的使用壽命。

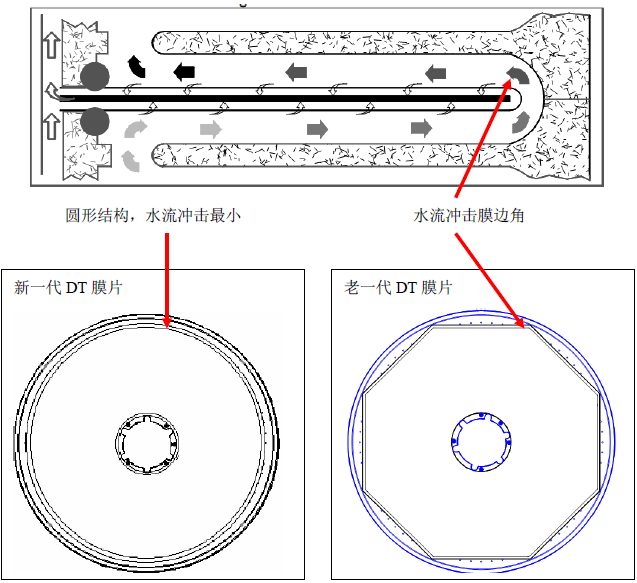

圖5  廢水在組件內部流動示意圖及膜片圖

• 膜板花紋凸點及材料

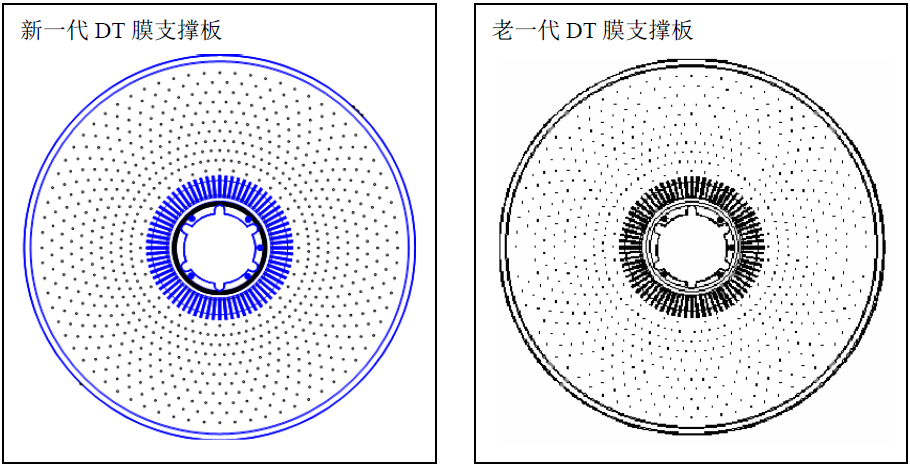

       DT膜組件的支撐板上有一定的花紋凸點，這類凸點目的是在廢水流動過程中增加廢水的湍流，從而降低膜面的濃差極化，降低膜的污染。凸點花紋的合理性與否，加工的精密度高低直接關系到膜組件的使用性能和膜片的使用壽命。經過多年的工程應用，新一代DT膜組件在膜板花紋凸點上作了充分的數學模型模擬和改進，使其更加穩定可靠。

       經過多年的工程實踐和優化改進，新一代的DT已較國內目前采用的老一代DT膜組件具有更穩定的脫鹽抗污染性能、更穩定的機械結構，從而在工業應用上為工程公司及業主降低使用成本。
